ラインナップ・仕様
信号伝送＆電源供給タイプ

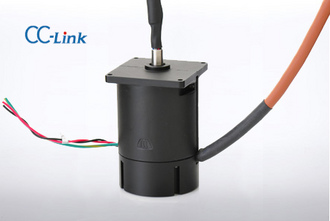

RLC-3-55-CL
■CC-Link認定品
■15W 電力供給
製品仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 機械的特性 | 外形寸法 | ∅ 55×81mm（突起物含まず） | |
| 最大回転速度 | 100rpm | ||
| 荷重条件 | スラスト荷重：9.8N 以下 ラジアル荷重：9.8N 以下 | ||
| 通信性能 | 対応規格 | CC-Link Ver.1.10 CC-Link Ver.2.0 |
|
| 通信速度 | 156kbps 〜10Mbps | ||
| ケーブル | CC-Link 専用ケーブル付属 | ||
| ビット誤り率 | 1×10-9 以下 | ||
| 電源供給機能 | 入力 | 電圧 | DC24V |
| 効率 | 80%Typ | ||
| 出力 | 定格電圧/ 電流 | DC24V/0.63A | |
| リップルノイズ | 100mVp-p 以下 | ||
| 環境特性 | 動作温度範囲 | 0℃〜+60℃ | |
| 振動 | 10Hz ～ 2000Hz( 正弦波)147m/s2（15G） | ||
| 衝撃 | 294m/s2 11ms のこぎり波（30G） | ||
| 防塵防水 | IP5X | ||
| 質量 | 300g 以下 | ||
寸法図
配線ケーブル
ローター（回転側）
| # | カラー | 信号名 | 機能 | 方向 | 備考 |
|---|---|---|---|---|---|
| 1 |
●BLUE |
DA | 差動信号A （非反転：DA） |
3 芯シールドケーブル (FANC-110SBH) |
|
| 2 | ○WHITE | DB | 差動信号B （反転：DB） |
||
| 3 | ●YELLOW | DG | シグナルグランド （DG） |
||
| 4 |
●BLACK （ドレイン） |
SLD | フレームグランド （接地線） |
||
| 5 | ●RED | +24V_OUT | +24V_出力 | 出力 | UL1007 AWG26 |
| 6 | ●BLACK | GND | +24V_GND | UL1007 AWG26 |
※ケーブル長：3 芯シールドケーブル3m、電源出力ライン3m
ステータ（静止側)
| # | カラー | 信号名 | 機能 | 方向 | 備考 |
|---|---|---|---|---|---|
| 1 |
●BLUE |
DA | 差動信号A （非反転：DA） |
3 芯シールドケーブル (FANC-110SBH) |
|
| 2 | ○WHITE | DB | 差動信号B （反転：DB） |
||
| 3 | ●YELLOW | DG | シグナルグランド （DG） |
||
| 4 |
●BLACK （ドレイン） |
SLD | フレームグランド （接地線） |
||
| 5 | ●RED | +24V_IN | +24V_ 入力 | 入力 | UL1007 AWG24 |
| 6 | ●BLACK | GND | +24V_GND | UL1007 AWG24 | |
| 7 | ●GREEN/ ●YELLOW |
FG | フレームグランド （接地線） |
UL1007 AWG24 |
※ケーブル長：3 芯シールドケーブル3m、電源入力ライン1m
